介绍一下高铝砖的生产工艺！

下面为大伙儿介绍一下高铝砖的生产工艺。

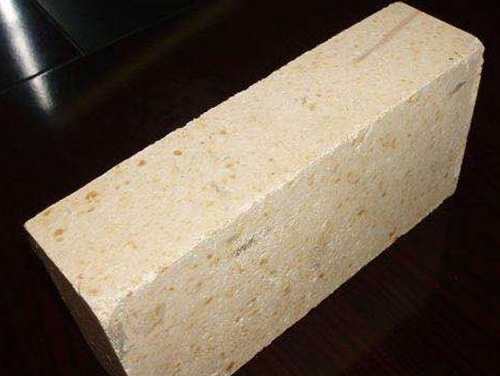

 一、添加可燃物的方法。 可燃物添加法是目前生产轻质耐火砖的常用方法。在泥浆中加入易燃尽、对成型影响小、能获得细小均匀孔隙的可燃物。常用的可燃添加剂有锯末、木炭、硬煤、木绳等含灰量较少的可燃材料。目前也加入了PVC空心球。用这种方法可以生产轻质粘土砖、轻质高铝砖和轻质硅砖。由于在烧制过程中加入的可燃材料会燃尽并形成孔隙，耐火砖具有的孔隙率和导热系数，这取决于可燃材料的加入量。

二、泡沫法。 抛砖法主要用于生产轻质高铝砖。先将高铝熟料、粘结粘土或锯末组成的混合物加水制成含水量为25%~30%的泥浆，送入发泡机发泡，混合均匀。然后倒入泡沫饱和的浆料，与模具一起干燥，在1300~1350℃烧制，然后修整以确保尺寸准确。该耐火砖孔隙率高，容重一般为0.9~1.01g/cm3。这种方法的关键是发泡剂的选择和制备。 任何加入水中能形成泡沫的物质都叫泡沫垂肉。发泡剂是一种表面活性物质。泡沫是由液相和气相组成的胶体体系。其中，气体是分散相，流体是分离气泡的分散介质，常用的发泡剂有皂基(或松香皂)、戊酮、明胶、蛋白质和果胶等。其中。松香皂应用广泛。稳定剂由水凝胶和钾明矾制成。

第三，化学方法。 化学法称为化学法，是将化学物质加入泥浆中，通过化学反应产生气体，使耐火砖获得孔隙。例如，在生产高铝砖时，通常加入白云石和适当浓度的硫酸溶液，通过以下化学反应使耐火砖多孔。 MgCa(CO3)+2h2so4=mgso4+caso4+2H20+2co2. 其他碳酸盐，如碳酸钙(白垩和方解石等。)，不常用，因为与酸反应快，难以控制。 将凝结剂半水石膏(CaSO40.5H2O)加入到含有添加剂的浆料中，然后将其注入模具中，在模具中产生气泡并扩大其体积。建议添加凝结剂，使泥浆膨胀并上升到模具的指定位置并凝固。与模具一起干燥。脱模后，在1240~1300℃烧制。 四、泡沫熟料法。 泡沫熟料法是制作轻质多孔熟料(体积密度为0.9~1。og/cm3)作为骨料，然后加入一些量的粘结剂(如粘结粘土)，在1360~1410℃烧制制成轻质耐火砖。

添加高铝砖中的可燃物类型。

1.锯屑:是一种柔软松散的材料(堆积密度为200克/立方米)。可以降低坯料的塑性，使坯料产生更大的弹性和可燃性；但其产品强度较低，烧制时容易变形，所以坯料中的含量有限，一般为25%-30%之间。好用硬木(如橡木、松木)的锯末。

2.木炭:木炭屑使坯料成型，弹性和收缩性更小，但不容易烧坏。在生产中，一般锯末:木炭=1:5或1:7(质量比)。要求木屑通过3-4mm筛孔，木炭通过1.5-2.5毫米网眼。随着颗粒的增加，含水率和收缩率会增加，产品的机械强度会降低。

 3.无烟煤和焦粉:特性同上，但适合半干成型，缺点是不容易烧坏。

 4.木质素:挥发分高(7%)，分散性高，加水后不溶胀，适合半干法成型，但价格昂贵，使用较少。 当采用添加可燃添加剂的方法时，可燃添加剂应具有较高的挥发性和可燃性；应该能产生细小均匀的孔隙；它还应该具有较小的弹性，以便于成型。
